- 標配滾珠線軌，選配滾柱線軌。
- 可選配直結式或內藏式主軸，滿足高速高精模具加工需求。

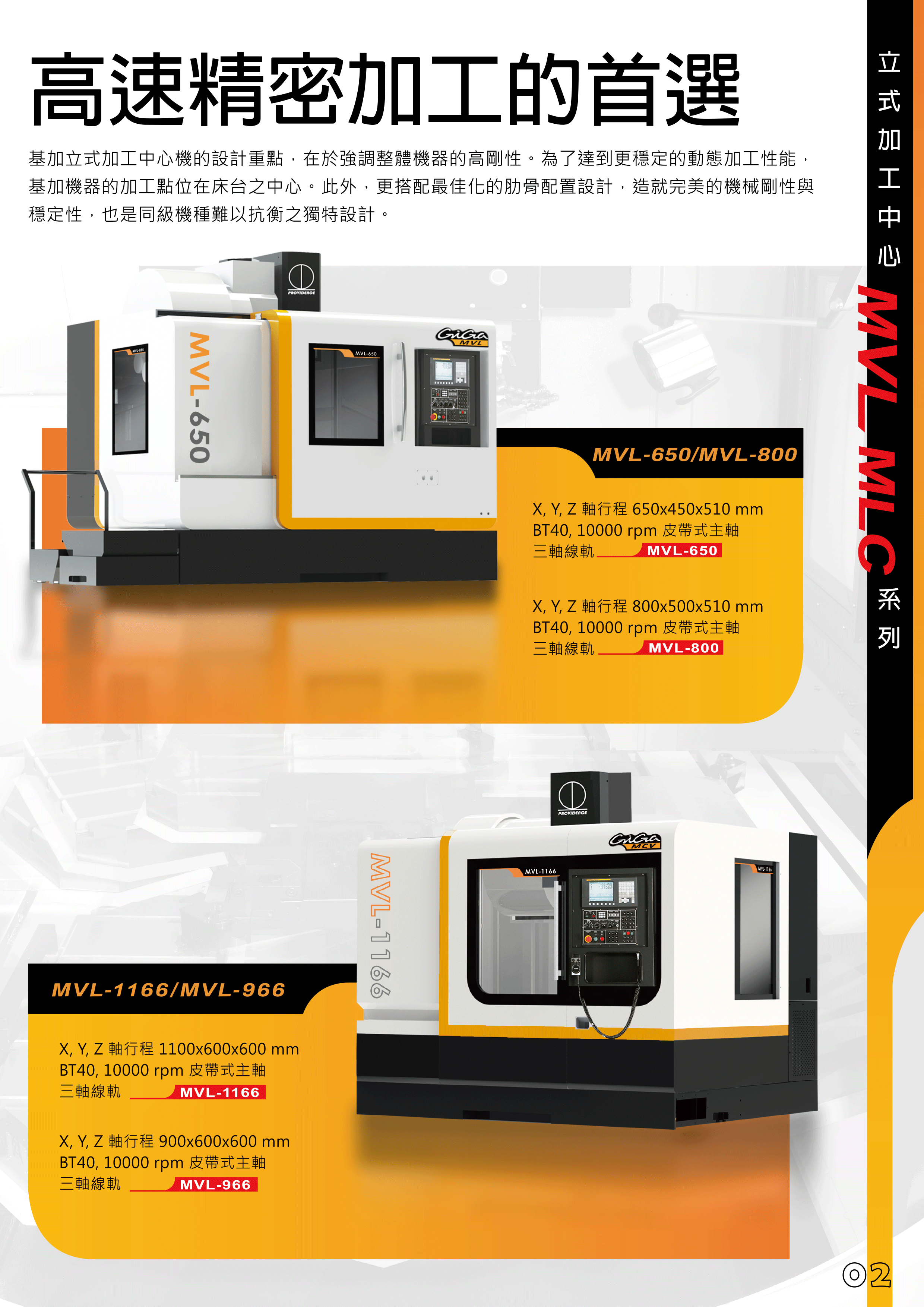

| 型號 | MVL-1166 |
|---|---|
| 行程 | |
| Ｘ軸行程 | 1100 mm |
| Ｙ軸行程 | 600 mm |
| Ｚ軸行程 | 600 mm |
| 主軸端至工作台面 | 120-720 mm |
| 主軸中心至立柱滑道面距離 | 680 mm |
| 軌道尺寸 | |
| Ｘ軸滑軌跨距/寬度 | 350/35 mm |
| Ｙ軸滑軌跨距/寬度 | 650/45 mm |
| Ｚ軸滑軌跨距/寬度 | 450/45 mm |
| 螺桿尺寸 | |
| X/Y/Z 螺桿尺寸 | Φ40 mm |
| 螺距 | 12 mm |
| 工作台 | |
| 工作台尺寸 | 1200x610 mm |
| Ｔ型槽寬（寬x槽數x間距） | 18x5x100 mm |
| 工作台最大載重量 | 700 kgs |
| 主軸 | |
| 主軸最高轉速 | 10000 rpm |
| 主軸型式 | 皮帶式 |
| 主軸馬力 | 7.5/11 kw |
| X/Y/Z 軸伺服馬達 | 2/2/3.5 kw |
| 主軸端孔斜度 | BT40 |
| 主軸前端軸承 | 70 mm |
| 進給速率 | |
| 快速位移（Ｘ/Ｙ/Ｚ） | 36/36/30 m/min |
| 切削位移速度 | 1-10 m/min |
| 刀庫 | |
| 換刀型式 | 刀臂式 |
| 刀具數量 | 20/24 pcs |
| 刀具重量 | 7 kgs |
| 最大刀長 | 250 mm |
| 最大刀直徑 | 100/160 (80/140) mm |
| 刀對刀時間 | 2 sec |
| 機械規格 | |
| 氣壓源 | 6 kgs/cm² |
| 佔地面積（長x寬x高） | 2800x2200x2750 mm |
| 機械淨重 | 6400 kgs |
